【全數位會議系統整合控制】x【高階投影機技術整合控制】
本案場為桃園知名大學內的國際會議廳，此場域協助經銷商設計規劃、建置全數位會議及影音整合控制系統。空間共有兩個大型投影布幕，利用升降型電動吊架將投影機隱藏至天花板，整體空間寬敞不受限。
快速球型攝影機（解析度達1080p），位於主講台上方兩側，以及主席台正前方，可做發言追蹤和現場即時監看。
另外，會議廳後方裝有指向性槍型收音麥克風，可清晰地收納場域內的聲音至錄播主機，並且講師可手持無線麥克風，透過訊號強波器將聲音完整穩定的傳送至音響系統。
會議室外設有直立式數位看板，可播放議事流程或活動廣告等。其21吋控制頁面共分為11個主要指令按鍵：
(1) 投影系統：控制投影機、投影布幕的升降及聲音訊號選擇，訊號源包括講桌電腦、講桌資訊座、藍光播放機、三台攝影機和遠端教室。
(2) 燈光控制：可控制舞台投射燈並切換不同模式（一般、簡報、電影和遠距模式）。
(3) 聲音控制：調整電腦、麥克風的聲音大小。
(4) 錄播主機：控制左、中、右三台攝影機的錄影及播放。
(5) 快速球型攝影機：控制左、中、右三台攝影機的放大及縮小，可追蹤主席及人員影像位置。
(6) 影像回傳講桌電腦：透過Husion單鏈路多格式光纖傳輸及接收器，單條光纖電纜延伸距離可達10~120km遠，提供棟與棟之間的影像訊號源雙向快速回傳。
(8) 翻譯室：位於主席講台的左上方，其空間設有數台液晶顯示器及桌上型麥克風，翻譯人員可即時掌握現場狀況，中控室可依照任務需求提供訊號源自由切換，例如進行國際研討會的遠端即時連線。
(9) 中控室：為整個會議室的主要核心，控制大型投影布幕及所有影音控制訊號源選擇。
(10) 影像傳送遠端教室：將影音訊號源輸出至其他會議廳，方便雙向溝通。
(11) 網路電視：使用網路光纖傳輸和接收各式影音訊號源。
 |
|
國際會議廳・實景1
|
 |
|
國際會議廳・實景2
|
 |
|
國際會議廳・實景3
|
 |
|
國際會議廳・實景4
|
 |
|
國際會議廳・實景5
|
 |
|
國際會議廳・實景6
|
 |
|
國際會議廳・會議廳外數位看板
|
 |
|
國際會議廳・主席台（現場即時畫面）
|
 |
|
國際會議廳・中控室外指向性槍型收音麥克風
|
 |
|
國際會議廳・中控室內操作人員
|
 |
|
國際會議廳・中控室主席台預覽畫面（相同畫面）
|
 |
| 國際會議廳・中控室主席台預覽畫面（不同畫面） |
 |
|
國際會議廳・翻譯室（現場即時畫面）
|
 |
|
國際會議廳・講桌電腦、講桌資訊座
|
 |
|
21吋交互式觸控面板・首頁
|
 |
|
21吋交互式觸控面板・投影系統
|
 |
|
21吋交互式觸控面板・燈光控制
|
 |
|
21吋交互式觸控面板・聲音控制
|
 |
|
21吋交互式觸控面板・錄播主機
|
 |
|
21吋交互式觸控面板・攝影機
|
 |
|

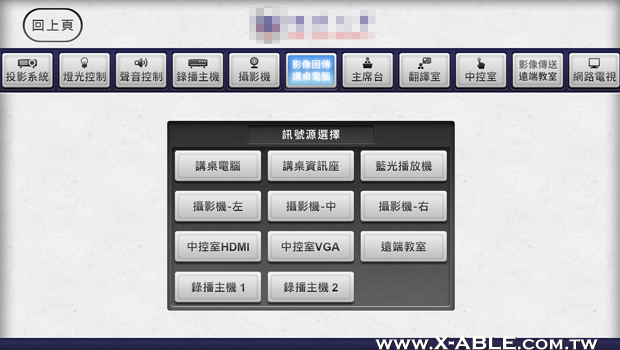

21吋交互式觸控面板・影像回傳講桌電腦
|
 |
|
21吋交互式觸控面板・主席台（預覽監看畫面）
|
 |
|
21吋交互式觸控面板・翻譯室
|
 |
|
21吋交互式觸控面板・中控室
|
 |
|
21吋交互式觸控面板・影像傳送遠端教室
|
 |
|
21吋交互式觸控面板・網路電視
產品使用：
1. Husion HDC IP10G-24C 24埠分佈式網路影音傳輸系統主機
2. Husion HS-MULF-C/TX-ASI 單鏈路多格式網路傳輸器
3. Husion HS-MULF-C/RX-ASI 單鏈路多格式網路接收器
4. Husion HS-MULF-F/TX-ASI 單鏈路多格式光纖傳輸器
5. Husion HS-MULF-F/RX-ASI 單鏈路多格式光纖接收器
6. Husion CCU DNC3000 分佈式網路控制器
7. Husion CCU CON16plus 16鍵可編程控制器
8. Husion CCU REL8plus 8路網路電源控制器
9. HusionDCU CV-HD 快速球形攝影機
10. HusionCCU DB21E-T 21吋交互式觸控面板
11. Husion HS-RT-8T 傳輸/接收器安裝配置機箱
12. HusionHDC 3600 4埠插卡式混合訊號矩陣主機(36埠輸入36埠輸出)
13. HusionHDC KP16 16鍵外置型矩陣控制面板
14. Husion HDC 4i C/RX-AS 4埠IMIS網路輸入卡
|
